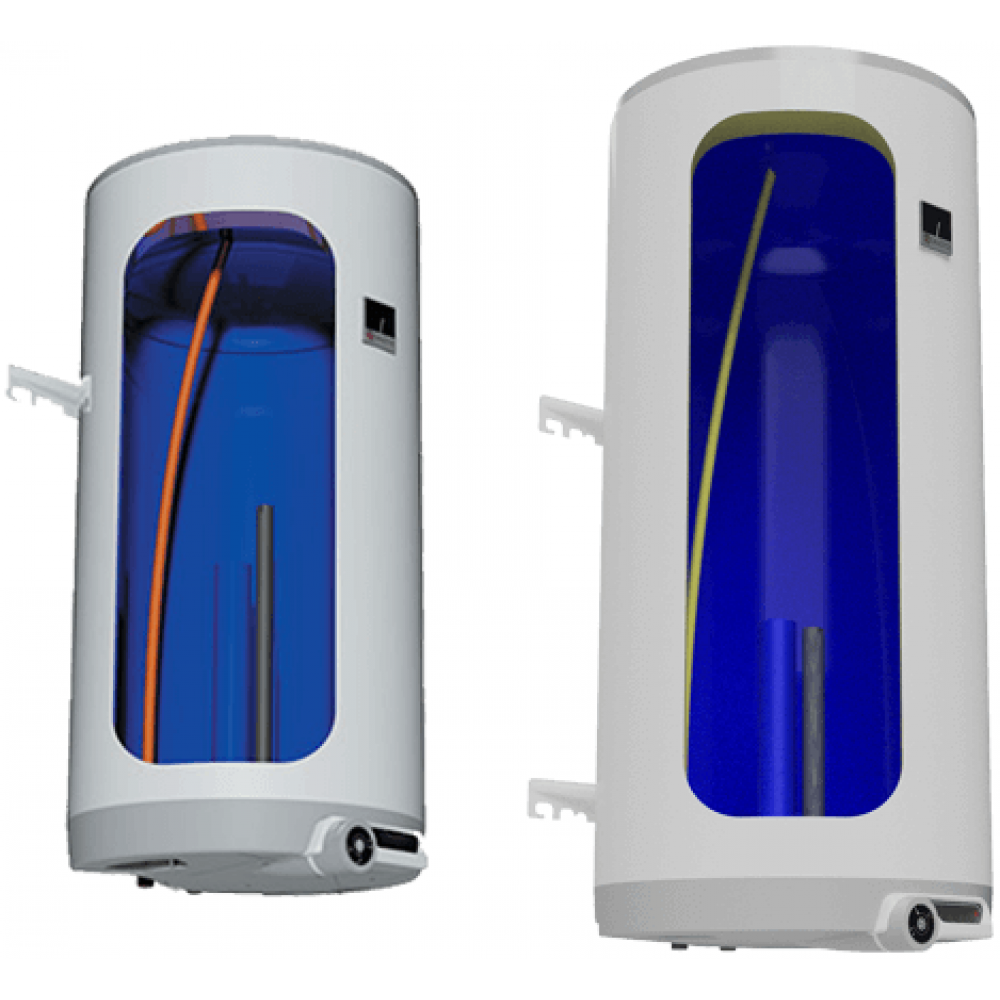

Бойлер накопичувальний електричний Drazice OKCE 200 2-6kW (110710805)

Водонагреватель Drazice OKCE 200 2/6 kW предназначен для накопительного нагрева воды электрической энергией. Модель имеет в своём распоряжении керамический нагревательный элемент 3x 2000 Вт и может работать в режиме 2 и 6 кВт. Воду нагревает электрический элемент в эмалированном теплоизолированном резервуаре в установленное поставщиком электроэнергии время. Электрический элемент во время нагрева управляется термостатом, на котором можно плавно установить требуемую температуру (в диапазоне от 5 до 75 °C). После достижения выбранной температуры нагрев автоматически прекращается. Далее расходуется вода, накопленная в резервуаре. В емкости имеется постоянное давление воды из водопровода. При открытом кране горячей воды смесителя вода из нагревателя выталкивается давлением холодной воды из водопровода.

Новые возможности.

• Бойлеры OKCE 200 2/6 kW имеют возможность дистанционного включения быстрого нагрева внешним выключателем.
• Предусмотрена возможность использования излишков электроэнергии от фотоэлектрической станции.

Режимы работы.

• Основной нагрев, мощностью 2 кВт /230 В/8,5 A – 1 фаза – управляется термостатом Te1. Температуру можно настроить элементом управления на панели водонагревателя в пределах примерно 5°C – примерно 75 °C, в зависимости от настройки температуры на термостате Te2. Температура на Te1 должна быть установлена на меньшее значение, чем на Te2. Работа сигнализируется синим цветом индикатора 1. В заводской настройке контакты HDO соединены клеммой. Это подключение не обеспечивает нагревание во время низкого тарифа электрического тока. Для применения нагрева только при низком тарифе необходимо соединить клеммы HDO через внешний переключатель, управляемый HDO.
• Быстрый нагрев мощностью 6 кВт / напряжение 3 x 230 В (400 В), или же 4 кВт при отключенном питании фазы L2 или L3 (выключенные автомат защиты), что возможно только в случае установки однофазовых автоматов защиты, а не у комбинированного варианта.
  С помощью быстрого нагрева можно одноразово нагреть объем водонагревателя в любое времяз за треть времени основного нагрева и без влияния на состояние блокировки HDO. Нажатием на кнопку TL на блоке управления запускается быстрый нагрев, он автоматически завершается при температуре воды, настроенной на термостате Te2, который установлен внутри блока управления. На заводе термостат настроен на максимальную температуру примерно 75 °C, можно выбрать меньшую температуру, потом следует также изменить температуру на термостате Te1.
  Работа сигнализируется красным цветом, индикатором 2.
• Если в результате недосмотра нажат быстрый нагрев, то его можно сбросить кратковременным прерыванием напряжения управляющей фазы L1 (выключить / включить автомат защиты).
• Предпочтенный быстрый нагрев – мощностью 6 кВт / напряжение 3 x 230 В (400 В), Данный тип нагревания можно применять, например, для использования излишков из фольтовольтаических панелей. Включением внешнего контакта на клеммах FVE. Нагрев длится только во время включенного контакта или до выключения термостата Te2.
  Для возможности сохранения излишков рекомендуем настроить Te1 на минимальную комфортную температуру горячей воды, и Te2 на максимум. Если в это время будет нажата кнопка TL – нагрев будет выключен только после достижения настроенной температуры на термостате Te2.
  Работа сигнализируется красным цветом, индикатором 2 К клеммам TL можно подключить параллельно, например, дистанционно управляемую кнопку быстрого нагрева, таймер, Wi-Fi модуль.
• Управляющая фаза L1 всегда должна быть под напряжением.
• Если была использована функция быстрого нагрева, и она уже автоматически выключилась после нагрева, оборудование находится в состоянии основного нагрева.
• Термостат Te2 также исполняет функцию аварийного предохранителя. Если он выключится, то должен быть снят кожух электрооборудования, а после контроля состояния цепи нажатием на арретацию он должен быть включен.
• Управляющая цепь быстрого нагрева защищена плавким предохранителем 500 мА. • Важное предупреждение! При применении быстрого нагрева и предпочтенного быстрого нагрева выходная температура воды превышает 65 °C (согласно настройке Te2) – рекомендуем установить на выходе горячей воды термостатический смесительный клапан!

Конструкция электрического бойлера Drazice OKCE 200 2/6 kW.

Резервуар для горячей воды для хозяйственных целей изолирован качественной  полиуретановой пеной, не содержащей фреонов. Установите температуру на термостате водонагревателя только на уровень, который необходим для ведения домашнего хозяйства. Благодаря этому Вы снизите расход электрической энергии, а также количество известкового осадка на стенках резервуара и в гильзе электрического элемента.

Баки изготовлены из стального листа и проверено в 1,5 раза большим значением рабочего давления, без внутреннего покрытия поверхности. Внутренняя поверхность резервуара эмалирована. К нижнему дну резервуара приварен фланец, к которому привинчена крышка фланца. Между крышкой фланца и фланцем вложено уплотнительное кольцо. В крышке фланца имеются углубления для размещения нагревательного элемента, датчиков термостата и предохранителя. На гайке М8 установлен анодный стержень. Электропроводка располагается под пластиковой съемной крышкой.

Условия эксплуатации.

Drazice OKCE 200 2/6 kW должен использоваться исключительно в соответствии с условиями, приведенными на табличке параметров, и инструкциями по электрическому подключению. Кроме национальных законоположений и стандартов, должны соблюдаться условия подключения, установленные местными предприятиями энерго- и водоснабжения, а также инструкции по монтажу и обслуживанию. Температура в месте установки нагревателя должна быть больше +2 °C, помещение не должно промерзать. Монтаж прибора должен проводиться на месте, которое может считаться пригодным для установки, т. е. обеспечивается беспроблемный доступ к оборудованию для возможного техобслуживания, ремонта или замены.

При значительном содержании в воде солей кальция рекомендуем установить перед водонагревателем дополнительно какое-либо устройство для удаления накипи или установите термостат на рабочую температуру максимум 60 градусов.

Подключение бойлера к водопроводу.

Электрический бойлер Drazice OKCE 200 2/6 kW подключается к водопроводу трубами с резьбой 3/4″ в нижней части водонагревателя. Синяя – подача холодной воды, красная – отвод горячей воды. Для возможности отключения водонагревателя на входах и выходах хозяйственной воды необходимо смонтировать резьбовые соединения Js 3/4″. Предохранительный клапан устанавливается на впуске холодной воды, который обозначен синим кружком.

Водонагреватель должен быть оборудован мембранным предохранительным клапаном с пружиной. Для монтажа используются предохранительные клапаны с фиксированным давлением, установленным производителем. Каждый отдельно закрываемый водонагреватель на впуске холодной воды должен быть оборудован затвором, пробным краном или пробкой для контроля функционирования обратной арматуры, обратной арматурой и предохранительным клапаном. Предохранительный клапан с обратным клапаном является принадлежностью водонагревателя.
