Приточно-вытяжная установка Vents АОВ1 25

Агрегаты с водяным теплообменником для организации энергосберегающего и эффективного воздушного отопления (охлаждения) в различных помещениях Vents АОВ1 25

Описание

Воздушно-отопительный агрегат с водяным теплообменником Vents АОВ1 25 предназначен для нагревания или охлаждения воздуха в помещении с помощью водяного теплоносителя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Данное устройство позволяет быстро прогревать или охлаждать большие помещения за счет применения в конструкции высокоэффективного калорифера и мощного вентилятора или организовать локальный нагрев или охлаждение рабочей зоны, например, в больших ангарах или производственных цехах. Производительность вентилятора данной модели составляет 3850 м3/ч.

Применение

Эти агрегаты предназначены для обогрева или охлаждения помещений большого объема:

• производственные цеха,
• авторемонтные мастерские,
• автомойки,
• гаражи,
• автосалоны,
• склады,
• торговые центры,
• супер и гипермаркеты,
• магазины,
• спортивные залы,
• конференц-залы,
• выставочные залы,
• животноводческие и птицефермы,
• теплицы и другие аналогичные помещения.

Установка агрегатов снижает затраты времени на монтаж и затраты на систему отопления или охлаждения в целом.

Конструкция

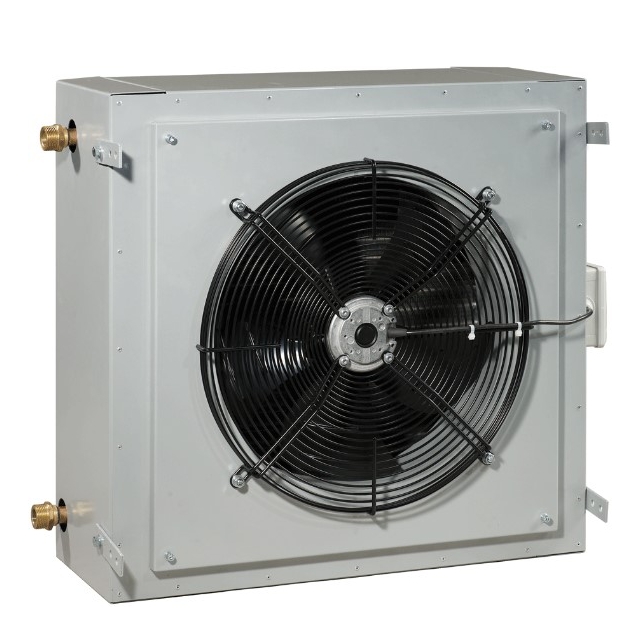

Агрегат АОВ состоит из осевого вентилятора и медно-алюминиевого оребренного водяного теплообменника, размещенных в стальном корпусе с полимерным покрытием. Теплообменник имеет выведенные через боковую стенку корпуса патрубки с наружной трубной резьбой для подвода и подключения теплоносителя.

Двигатель вентилятора

Используются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.

Управление и регулировка

Возможна плавная или ступенчатая регулировка скорости вращения вентилятора, осуществляемая с помощью тиристорного или трансформаторного регулятора. Снижение скорости вращения вентиляторов позволяет снизить расход воздуха и объем теплопередачи на отопление или охлаждение.

Модели АОВ… А оборудованы блоком автоматики для управления режимами работы отопительного или охлаждающего агрегата. Корпус изготовлен из стали с полимерным покрытием с индексом защиты IP44. Блок автоматики имеет три режима управления работой агрегата АОВ (изменение скорости вращения вентилятора).

Блок оснащен выключателем с индикатором работы, гермовводами для подключения проводов и плавким предохранителем для защиты от повреждения при коротком замыкании. Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-3 с сенсорным дисплеем (ТСТД-3 комплектуется пультом ДК) или РТС-1-400 с ЖК-дисплеем (РТСД-1-400 комплектуется отдельно).

Термостат устанавливается в помещении, где находится воздушно-отопительный или охлаждающий агрегат, он измеряет температуру и определяет режим работы. Для корректной работы отопительного агрегата термостат необходимо размещать в месте, где на него не влияют местные окна, двери и батареи отопления. Для управления несколькими воздушно-отапливаемыми или охлаждающими агрегатами, работающими в одном помещении, возможно использование одного термостата.

Монтаж

С помощью кронштейнов агрегат можно устанавливать на стенах (колоннах) в вертикальном положении или на потолке (балках) в горизонтальном положении.

Преимущества воздушного отопления

• Быстрое достижение заданной температуры в помещении.
• Малая инерционность системы позволяет применять переменный тепловой режим или зональный обогрев.
• Высокая теплопроизводительность.
• Капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления.

Пример монтажа

Воздушное отопление агрегатом Вентс АОВ в спортивном зале

Отопление в теплице

Применение агрегатов в автомастерской

Создание воздушного отопления на складе
