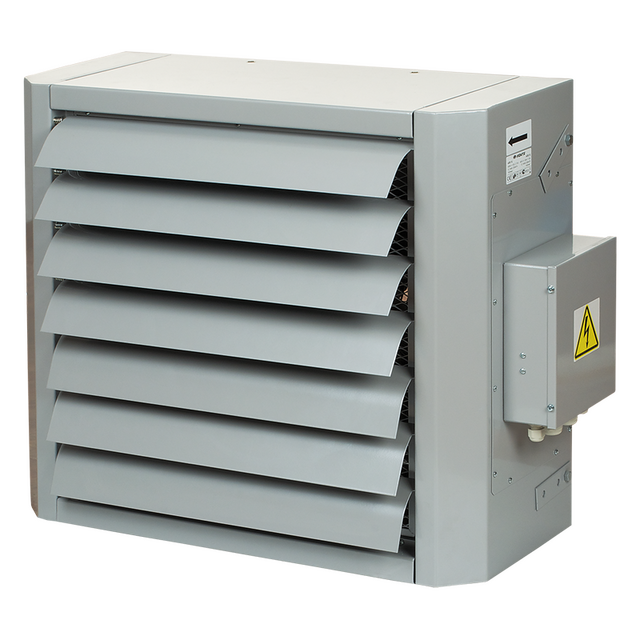

Воздушно-отопительный агрегат Вентс АОЭ 09 с электрическим нагревателем 9 кВт предназначен для обогрева воздуха в помещении с помощью электрического нагревателя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Производительность вентилятора 2300 м 3 /ч.
Такой агрегат используется для обогрева воздуха в помещениях большого объема промышленного или коммерческого назначения. Его применение позволяет быстро прогревать большие помещения или организовать локальный нагрев рабочей зоны, например в больших ангарах или производственных цехах. Установка воздушно-отопительных агрегатов снижает затраты времени на установку и инвестиционные расходы системы отопления в целом.
Преимущества воздушного отопления
- быстрое достижение заданной температуры в помещении;
- малая инерционность системы позволяет применять переменный тепловой режим или зональное обогрев;
- высокая теплопроизводительность;
- капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления.
Конструкция
Отопительный агрегат Вентс АОЭ 09 состоит из стального корпуса, осевого вентилятора и электрического нагревателя. Корпус изготовлен с полимерным покрытием. Для защиты от перегрева нагреватель оборудован термостатом, который отключает нагреватель при превышении критической температуры, а именно:
- при температуре выше 50°С срабатывает основная защита с автоматическим перезапуском. После охлаждения теней нагревателя термостат автоматически замыкает управляющую цепь нагревателя.
- аварийная защита с ручным перезапуском (срабатывает при температуре выше +90°С). При срабатывании питания на нагреватель можно подать только после ручного сброса аварии.
Двигатель вентилятора
Используются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.
Управление и регулировка
Для правильной и безопасной работы воздушно-отопительного агрегата рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту:
- автоматическая регулировка мощности и температуры нагрева;
- блокировку подачи питания на нагреватель, в случае остановки вентилятора или снижение скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;
- отключение воздушно-отопительного агрегата с продуванием теней нагревателя;
- напряжение питания на нагреватель должно подаваться через автоматический выключатель, ток срабатывания которого подбирается в зависимости от мощности нагревателя.
Для управления режимами работы отопительного агрегата применяется блок автоматики УЭТ-15Д или УЭТ-30Д ( покупаются отдельно ).
Алгоритм регулирования температуры воздушного потока заключается в регулировании времени включения/выключения нагревателя (полной мощности) в соответствии с заданными требованиями к нагреву. Блок автоматики осуществляет контроль за оборотами вентилятора, обеспечивая блокировку подачи питания на нагреватель при остановке вентилятора или значительном понижении скорости потока воздуха.
Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-1-300 с сенсорным дисплеем (ТСТД-1-300 комплектуется пультом ДУ) или РТС-1-400 с ЖК-дисплеем (РТСД-1-400 комплектуется пультом ДУ), которые поставляются отдельно.
Термостат устанавливается в помещении, где находится воздушно-отопительный агрегат, измеряет температуру и определяет режим работы. Для корректной работы отопительного агрегата термостат необходимо размещать в месте, где нет местного воздействия от окна, дверей и отопительного радиатора. Для управления несколькими воздушно-отопительными агрегатами, работающими в одном помещении возможно использование одного термостата (не более 10 АОЭ на один термостат).
Распределение теплого воздуха в помещении
Монтаж
С помощью кронштейнов агрегат можно устанавливать на стенах (колоннах) в вертикальном положении или на потолке (балках) в горизонтальном положении.
Таблица подбора дополнительных аксессуаров
| Модель отопительного агрегата | Блок автоматики | Цифровой термостат | Монтажные принадлежности | ||
| С сенсорным дисплеем | С ЖК-дисплеем | Уголки | Консоль | ||
| АОЭ 9 | УЭТ-15Д | ТСТ-1-300 ТСТД-1-300 |
РТС-1-400 РТСД-1-400 |
МКП-АОВ | МК-АОВ25 |
| АОЭ 12 | |||||
| АОЭ 15 | |||||
| АОЭ 18 | УЭТ-30Д | МК-АОВ45 | |||
| АОЭ 24 | |||||
| АОЭ 30 | |||||
ВНИМАНИЕ!
При установке агрегатов АОВ/АОЭ должен быть обеспечен свободный приток воздуха к всасыванию коллектора вентилятора. Для этого обязательно должно быть выдержано минимальное расстояние от стены или потолка до агрегатов не менее 300 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Частота тока, Гц | 50 |
| Мощность вентиляторов, Вт | 140 |
| Суммарная мощность установки, Вт. | 9140 |
| Ток, А | 0,61 |
| Суммарный ток установки, А | 13,6 |
| Расход воздуха, м 3 /ч | 2300 |
| Скорость вращения, об/мин | 1350 |
| Уровень шума на расстоянии 3 м, дБ(А) | 55 |
| Мощность электрического нагревателя, Вт. | 9000 |
| Защита, класс | IP 21 |
| Фазность | 3 |
| вес, кг | 32 |
Габаритные размеры
Пример монтажа
Воздушное отопление агрегатом Вентс АОЭ в спортивном зале
Отопление в теплице
Применение агрегатов в автомастерской
Создание воздушного отопления на складе
